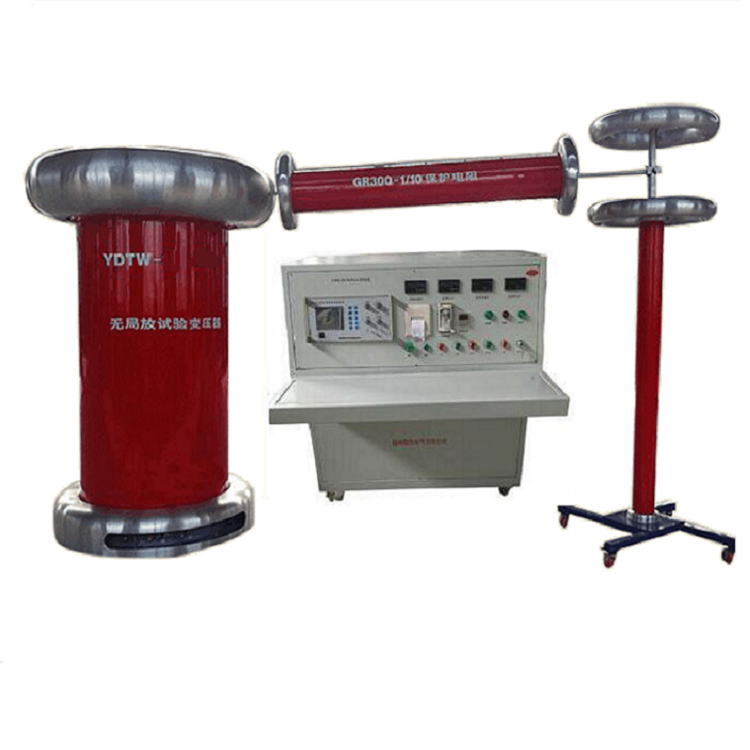

在高压电力设备的安全运行保障体系中，有一种精密装置如同专业的“听诊器”，能够探测到设备内部最微小的绝缘缺陷——这就是无局部放电耐压试验装置。随着电力系统向特高压、大容量方向快速发展，这一技术正变得日益重要。
一、从局部放电现象到试验必要性
局部放电是指高压电气设备绝缘结构中局部区域发生的非贯穿性放电现象。这种放电虽然不会立即导致绝缘击穿，但会持续侵蚀绝缘材料，如同“慢性病”般逐渐削弱设备的绝缘强度。据国际大电网会议统计，高压设备绝缘故障中约80%与局部放电直接相关，且大多在运行电压下就会发生。
无局部放电耐压试验就是在进行高电压耐压测试的同时，监测设备是否存在局部放电以及放电量是否超过允许标准。与传统仅测量是否击穿的耐压试验相比，这项技术具有预警性、诊断性和定量性三大优势，能在设备投运前或运行中早期发现潜在缺陷，避免灾难性故障。
二、核心技术构成：精密测量系统解析
一套完整的无局部放电耐压试验装置是多种技术的集成系统：
1. 高压无局部放电电源系统
这是装置的核心，要求输出电压波形纯净，谐波含量极低(通常总谐波畸变率小于3%)。现代装置多采用变频串联谐振技术，通过调节电源频率使回路在工频或接近工频下发生谐振，大幅降低电源容量需求，同时获得理想的正弦电压波形。例如，对于容量达数万皮法的GIS设备，传统试验变压器需要数千千伏安容量，而谐振系统仅需其1/10至1/20。
2. 高灵敏度检测系统
局部放电信号极其微弱(最小可至皮库仑级)，且易受环境电磁干扰。检测系统通常包含：
宽频带检测阻抗：覆盖10kHz至数MHz频率范围，确保各类放电信号不被遗漏
低噪声前置放大器：第一级放大至关重要，噪声水平需控制在微伏级
数字化采集单元：采用高分辨率ADC(通常16位以上)和高速采样(每秒百万次以上)
3. 智能识别与抗干扰系统
这是技术难点所在。现场试验环境充满各类干扰，包括广播信号、电力电子设备噪声、接触不良引起的脉冲等。先进装置采用多重抗干扰策略：
硬件滤波：多级带通滤波器滤除特定频段外噪声
软件算法：基于脉冲波形特征(上升时间、频谱分布等)的模式识别技术
多端同步测量：通过多个检测点信号的时间差定位真正放电源
4. 校准与定量系统
为确保测量结果的准确性和可比性，装置必须配备标准校准器，能在试品两端注入已知电荷量的校准脉冲(通常从1pC到数纳库仑)。国际标准(如IEC 60270)对校准精度有严格要求，误差需控制在±5%以内。
三、核心性能指标：衡量装置水平的关键
评价无局部放电耐压试验装置的技术水平，主要看以下几项关键指标：
1. 背景噪声水平
在未接试品情况下，装置的背景噪声应足够低。设备在完整系统下的背景噪声可控制在1pC以下，部分实验室用设备甚至能达到0.1pC。
2. 最小可测放电量
这一指标直接决定装置发现微小缺陷的能力。对于不同设备，标准要求不同：GIS设备通常要求2-5pC，变压器为10-50pC，而电缆可达20-100pC。
3. 动态范围
即同时测量最小放电和最大放电的能力，优秀装置可达60dB以上，既能捕捉微弱起始放电，又能在强烈放电时不饱和。
4. 定位精度
对于大型设备如变压器，需要确定放电点的具体位置。基于时差法或超声波法的定位系统，可将放电点定位在厘米级精度。
四、应用场景：电力设备全寿命周期管理
无局部放电耐压试验贯穿电力设备从制造到退役的全过程：
出厂试验：验证新设备绝缘质量。如550kV电力变压器，需在1.5倍最高工作相电压下持续1小时，同时监测局部放电量不超过100pC。
安装后现场试验：检验运输和安装过程是否造成损伤。特别是GIS设备，现场组装后的试验至关重要。
预防性试验：运行中的设备定期“体检”。研究表明，通过监测局部放电趋势，可提前数月至数年预警绝缘故障。
故障诊断与修复验证：设备异常时精确定位问题点，修复后验证效果。
以某±800kV特高压换流变压器为例，其无局部放电试验电压高达1200kV，持续2小时。试验中检测到某相套管根部有约300pC的稳定放电，经检查发现是内部均压环安装间隙不当。及时处理后复测，放电量降至5pC以下，避免了可能造成的数亿元损失和电网风险。
